Asystent rysowania

Produkt	InstalSystem 4 NetSystem 4
Typ artykułu	FUNKCJONALNOŚĆ
Treść aktualna dla wersji	IS 4.13 NS 4.7

Opis

Asystent rysowania jest funkcjonalnością dostępną w pakiecie InstalSystem 4 i NetSystem 4.
Wspomaga precyzyjne planowanie instalacji i sieci, umożliwia rysowanie lub wstawianie elementów do projektu w zadanej odległości i pod zadanym kątem w odniesieniu do elementu zaimportowanego podkładu, konstrukcji budynku lub innego elementu instalacji. Pozwala również na narzucenie długości rysowanej działki lub odcinka sieci.

Lokalizacja w programie

Asystent rysowania może zostać wywołany poprzez:

• klawisz funkcyjny F6
• pasek narzędzi Widok / Pokaż/schowaj asystenta rysowania .


1. Wybór asystenta rysowania z menu

Pojawi się okno Asystenta rysowania, które zawiera następujące informacje:

• Δx, Δy - przyrost od początkowego odcinka sieci
• L - aktualna długość prowadzonego odcinka
• Kąt - kąt przecięcia z osią x
• Linie pomocnicze - są widoczne po wybraniu trybu "Auto".

Przykład użycia

Wstawianie odcinka sieci o określonej długości w Net-san

1. Wyłączamy tryb AUTO.
2. Wybieramy odpowiedni rodzaj sieci i rozpoczynamy rysowanie odcinka w wybranym miejscu.
3. W celu narysowania odcinka o długości np. 5 m wpisujemy żądaną długość odcinka w Asystencie rysowania w polu „L [m]”.
4. Kończymy rysowanie odcinka.

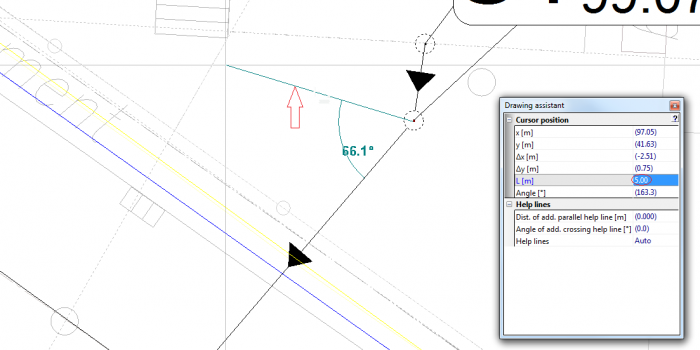

2. Rysowanie odcinka o określonej długości

Uwaga! Aby odcinek zachował narzuconą długość należy wyłączyć tryb AUTO.

Wstawianie odcinka pod zadanym kątem do istniejącego odcinka sieci w Net-san

1. Włączamy tryb AUTO.
2. Wybieramy odpowiedni rodzaj sieci i rozpoczynamy rysowanie odcinka w wybranym miejscu.
3. W celu narysowania odcinka pod kątem np. 90º należy wpisać wartość kąta w Asystencie rysowania w polu „Kąt dod. przecinającej linii pomocniczej [º]”.
4. Korzystając z pojawiających się linii pomocniczych odchylonych pod zadanym kątem, kończymy rysowanie odcinka.

3. Rysowanie odcinka pod zadanym kątem

Uwaga! Aby linie pomocnicze były widoczne należy włączyć tryb AUTO.

Wstawianie odcinka równoległego do ściany budynku w Instal-therm

1. Włączamy tryb AUTO.
2. W celu narysowania działek równolegle od istniejącej ściany o odległość np. 0,2 m należy wpisać żądaną odległość w Asystencie rysowania w polu „Odl. dod. równoległej linii pomocniczej [m]”.
3. Wybieramy odpowiedni rodzaj działki i przed rozpoczęciem rysowania najeżdżamy kursorem na odcinek do którego rysowana działka ma być równoległa (bez zaznaczania).
4. Rozpoczynamy rysowanie odcinka w wybranym miejscu, korzystając z wyświetlonych linii pomocniczych.
5. Kończymy rysowanie odcinka.

4. Rysowanie działek równolegle do ściany o odpowiednią odległość

Uwaga! Aby linie pomocnicze były widoczne należy włączyć tryb AUTO.
