Wersja z 14:23, 24 maj 2022
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | 2022-05-11 |
Opis
Artykuł opisuje zastosowania elementów służących do regulacji hydraulicznej instalacji (np.: mieszacz / węzeł hydrauliczny, układ pompowy).
Przedstawione zostaną możliwości wykorzystania oraz warianty orientacji.
Lokalizacja w programie

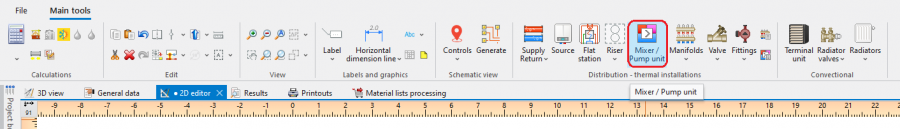

- Element Mieszacz / Układ pompowy dostępny jest w programie w sekcji Konwekcyjne na pasku Narzędzia główne, dla aktywnych zakresów edycji Konwekcyjne.
1. Mieszacz / Układ pompowy
Przykłady użycia

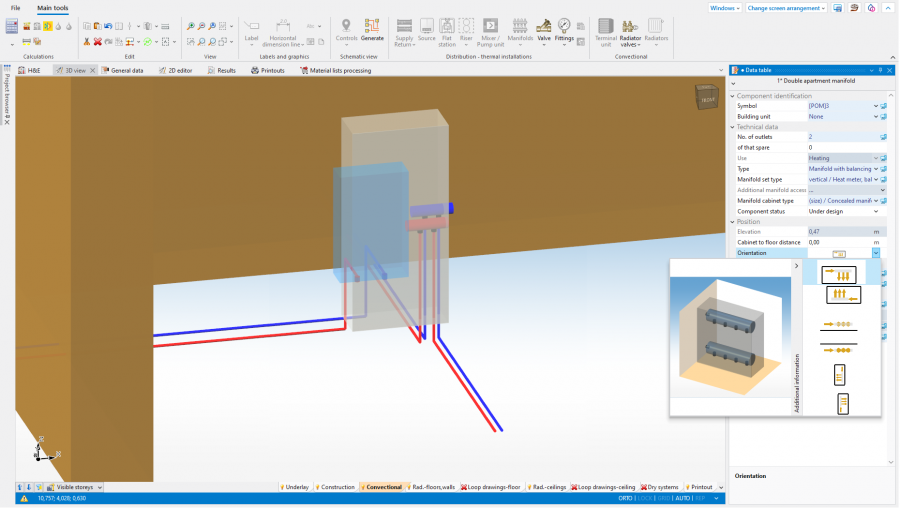

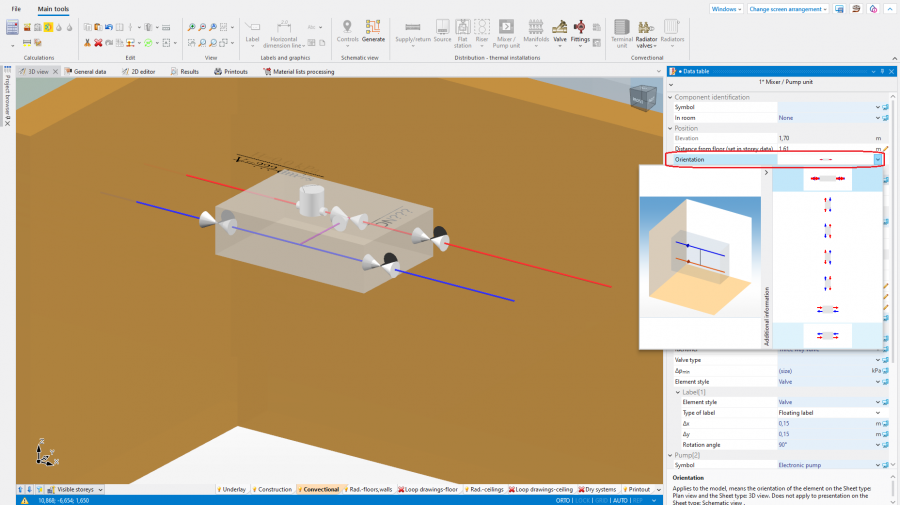

Orientacja
Prezentacja dla każdego z wariantów orientacji elementu Mieszacz, Węzeł regulacyjny, Rozdzielacz pojedynczy oraz podwójny.
Więcej informacji na ten temat: Zmiana ułożenia
Wybór układ mieszający lub układ pompowy
Możliwość rozdziału element Mieszacz na osobne:
- Mieszacz / Układ pompowy,
- Węzeł regulacyjny.
Rozdzielenie skutkuje osobnymi listami wyborów produktów oraz osobnymi stylami. Pliki ze starszych wersji prawidłowo rozdziela element mieszacz na jeden z nowych elementów. Dla nieistniejącego typu w katalogu lub bez wybranego typu mieszacza - ustawiamy nowy element Mieszacz.

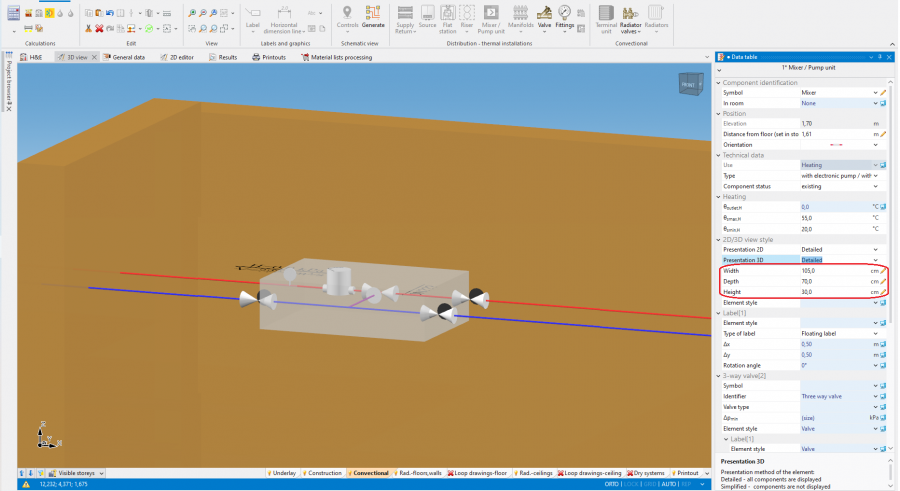

Określanie wymiarów
Wszystkie trzy wartości określające wymiar elementu Mieszacz.
- Pole określające wymiar w stanie ołówek, przy zmianie typu nie zmienienia wymiaru elementu Mieszacz.
- Wpisane wartości 0,0,0 oznaczają wymiar mieszacza, który jest określany z kodu dla stanu pola z katalogów. Zmiana Typu powoduje dostosowanie wymiaru.
Sposobu prezentacji mieszacza
- Możliwość prezentacji Mieszacza w sekcji Edytor 2D/Widok 3D oraz w sekcji Rozwinięcia.
- Możliwość wyboru prezentacji mieszacza w wersji:
- szczegółowej - prezentacja wszystkich elementów składowych mieszacza,
- uproszczonej - prezentacja tylko w formie prostopadłościanu.
- Program pokazuje sekcję Wygląd Prezentacja 2D/Prezentacja 3D lub Wygląd Rozwinięcia w zależności od aktywnego arkusza.

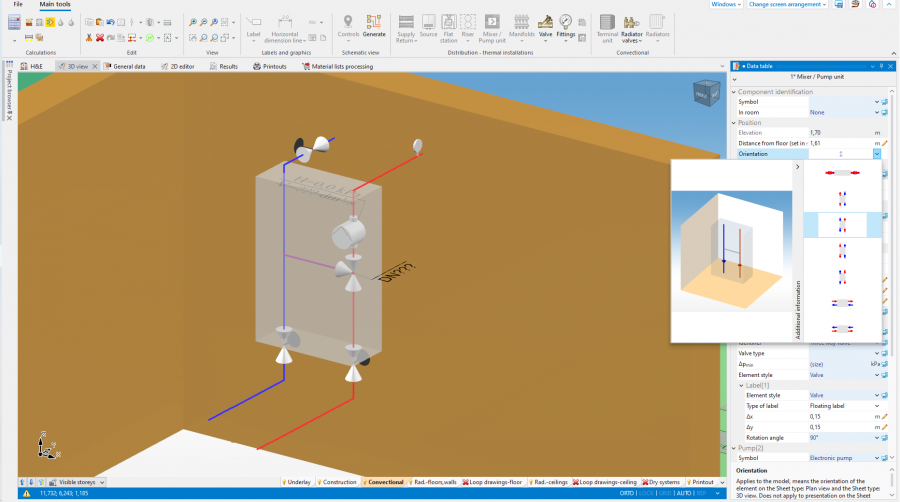

- Dla rzutu przy zmianie orientacji mieszacza na inną niż "leżącą" zmieniamy pole Prezentacja 2D na "uproszczoną".
- Etykieta zaznaczonego elementu. Możliwość zdefiniowania według własnych preferencji.
