Wymiarowanie źródła ciepła

Produkt	InstalSystem 5
Typ artykułu	PORADA I WSKAZÓWKA
Ostatnia aktualizacja	2023-01-13

Opis problemu

Sposób wymiarowania źródła ciepła zależy od typu projektowanej instalacji oraz od wyboru w polu Sposób obliczania Φ, dostępnym w oknie Dane ogólne.

1. Sposób obliczania Φ

Sposób rozwiązania

Instalacje grzewcze bez stacji mieszkaniowych

W celu wymiarowania źródła w określonych przypadkach należy wziąć pod uwagę poniższe parametry:

• Obliczeniowe obciążenie cieplne budynku – w przypadku, gdy wybrano Sposób obliczania Φ : Obliczenia wg normy;

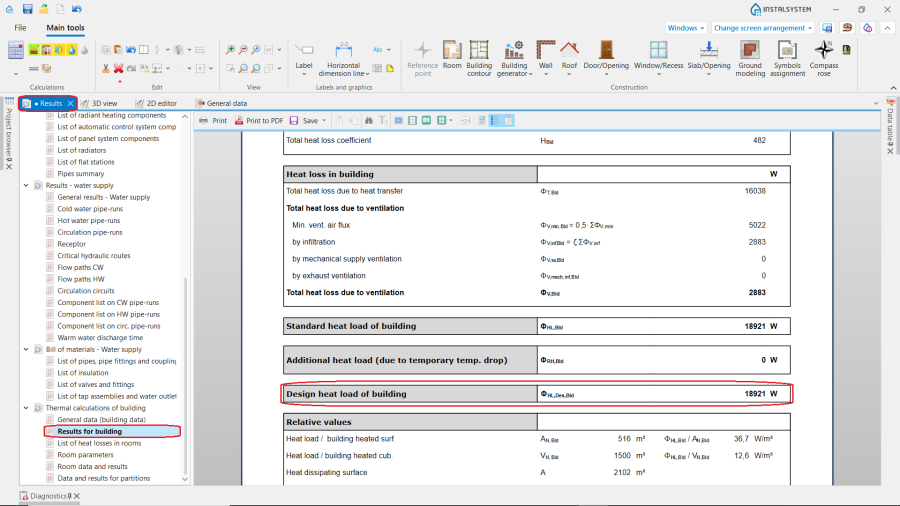

  2. Obliczeniowe obciążenie cieplne budynku dla instalacji bez stacji mieszkaniowych.


• sumę wartości: Łączna dekl. strata pom. Φ_H, Niewykorzystane straty ciepła działek i Straty systemów płaszczyznowych poza obszar zasilania źródła - w przypadku, gdy wybrano Sposób obliczania Φ : Obliczana wg wskaźnika lub Narzucona przez użytkownika.



  3. Łączna deklarowana strata pomieszczeń ΦH dla instalacji bez stacji mieszkaniowych.




  4. Niewykorzystane straty ciepła działek i Straty systemów płaszczyznowych poza obszar zasilania źródła, dla instalacji bez stacji mieszkaniowych.



Instalacje grzewcze z stacjami mieszkaniowymi

Dla tego typu instalacji istnieją dwa warianty wymiarowania źródła w okresie grzewczym:

• jeżeli źródło nie posiada zbiornika buforowego - źródło powinno być zwymiarowane na wartość: Moc całkowita;

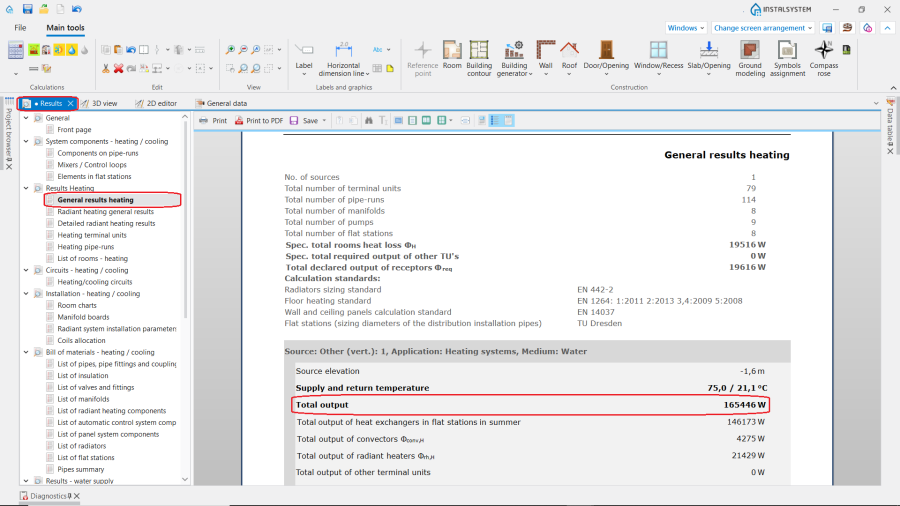

  5. Moc całkowita dla instalacji z stacjami mieszkaniowymi.


• jeżeli źródło posiada zbiornik buforowy - wskazana wartość: Moc całkowita jest mocą szczytową, jaką zbiornik buforowy ma dostarczyć do instalacji. Przy wymiarowaniu źródła ciepła należy uwzględnić następujące wartości:
  • Obliczeniowe obciążenie cieplne budynku – w przypadku, gdy wybrano Sposób obliczania Φ : Obliczenia wg normy'';



    6. Obliczeniowe obciążenie cieplne budynku dla instalacji z stacjami mieszkaniowymi.


  • sumę wartości: Łączna dekl. strata pom. Φ_H, Niewykorzystane straty ciepła działek i Straty systemów płaszczyznowych poza obszar zasilania źródła - w przypadku gdy wybrano Sposób obliczania Φ : Obliczana wg wskaźnika lub Narzucona przez użytkownika.



    7. Łączna deklarowana strata pomieszczeń ΦH dla instalacji z stacjami mieszkaniowymi.




    8. Niewykorzystane straty ciepła działek i Straty systemów płaszczyznowych poza obszar zasilania źródła, dla instalacji z stacjami mieszkaniowymi.



Łączna moc wymienników ciepła w stacjach mieszkaniowych w okresie letnim

W okresie letnim, gdy stacje mieszkaniowe pracują w trybie CWU, ilość ciepła pobierana ze źródła ciepła może być zmniejszona. Wartość: Łączna moc wymienników ciepła w stacjach mieszkaniowych w okresie letnim jest widoczna na: Wyniki ogólne ogrzewania.

9. Łączna moc wymienników ciepła w stacjach mieszkaniowych w okresie letnim.

Różnica pomiędzy ilością ciepła niesioną przez działkę w pierwszym odcinku od źródła a mocą całkowitą tego źródła

Wartości Ilość ciepła niesiona przez działkę w pierwszym odcinku od źródła i Moc całkowita źródła różnią się na wynikach obliczeniań instralacji grzewczych. Przyczyną są różne metody ich wyznaczania.

Ilość ciepła niesiona przez działkę w pierwszym odcinku od źródła jest wyznaczana z wymaganej moc systemu grzewczego i jest podsumowywana kolejno dla działek.

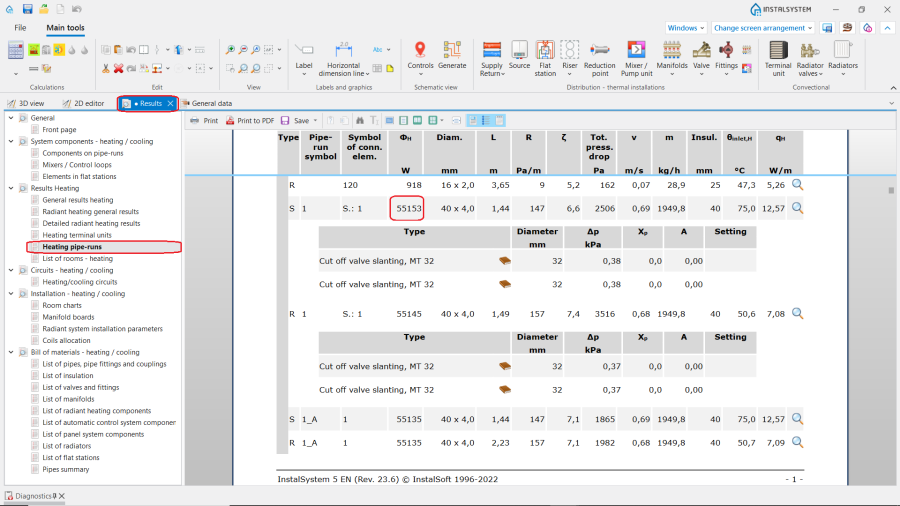

10. Ilość ciepła niesiona przez działkę w pierwszym odcinku od źródła.

UWAGA! Wartość Ilość ciepła niesiona przez działkę jest tylko informacyjna.

Moc całkowita źródła uwzględnia:

• dla systemów konwekcyjnych - wartości: Łączna wydajność grzejników konwekcyjnych Φ_konw,H i Niewykorzystane straty ciepła działek;



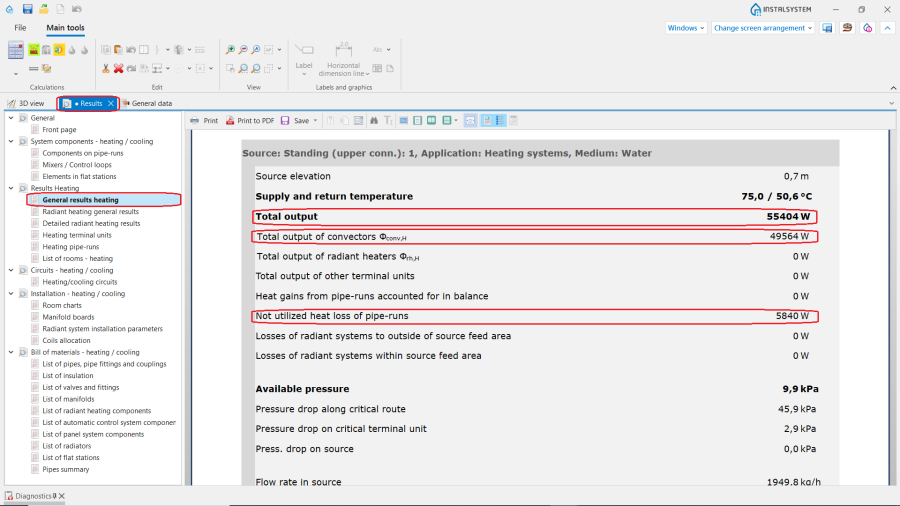

  11. Moc całkowita dla systemów konwekcyjnych.


• dla systemów płaszczyznowych - wartości: Łączna wydajność grzejników płaszczyznowych Φ_pł,H, Niewykorzystane straty ciepła działek i Straty systemów płaszczyznowych poza obszar zasilania źródła.

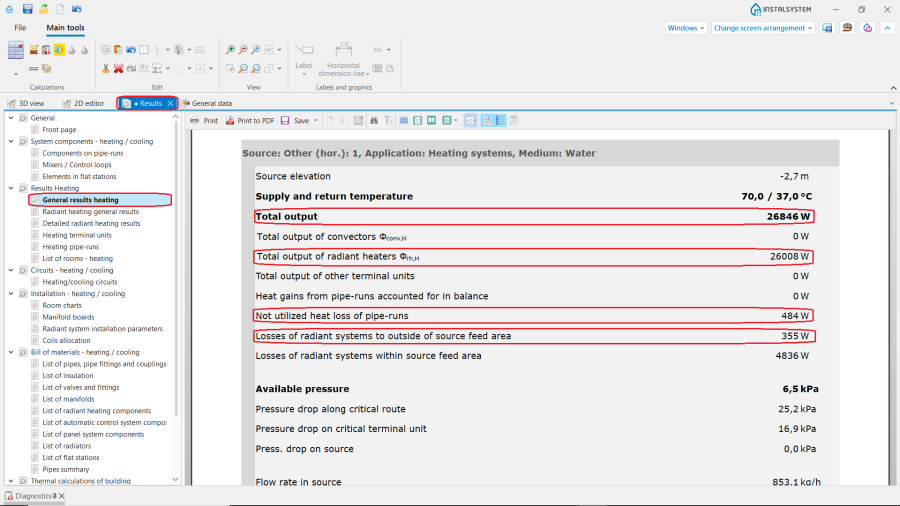

  12. Moc całkowita dla systemów płaszczynowych.
