Projektowanie na bazie pliku projektu z InstalSystem 4
Przejdź do nawigacji
Przejdź do wyszukiwania
Produkt | InstalSystem 5 EnergoSystem 5 |
Typ artykułu | FUNKCJA I NARZĘDZIE |
Ostatnia aktualizacja | 2018-02-08 |
Opis
Artykuł opisuje sposób postępowania w wersji InstalSystem 5 w celu:
- otwarcia pliku projektu z wersji InstalSystem 4 (format ISB),
- rozwiązania problemów pojawiających się podczas otwarcia pliku.
Lokalizacja w programie
Otwieranie plików projektów z wersji InstalSystem 4 w wersji InstalSystem 5 jest realizowane przez funkcję Otwórz plik zarówno z poziomu programu InstalSystem 5 Zarządca jak i InstalSystem 5 Edytor.
Przykłady użycia
Otwarcie projektu w formacie ISB
Program otwiera plik projektu ISB zawsze w najnowszej zainstalowanej wersji InstalSystem 5.
Zakres importowanych danych i elementów
- Zakres importowanych danych i elementów obsługiwanych przez InstalSystem 5.
- Dane ogólne - poszczególne dane są propagowane do odpowiadających im pól w InstalSystem 5,
- elementy struktury budynku: kondygnacje, ściany wraz z elementami zależnymi (okno, drzwi, otwór w ścianie), pomieszczenia i inne,
- elementy instalacji: powierzchnie grzewcze, rozdzielacze, działki, przyłącza, zdalne połączenia, źródła, elementy armatury, piony, mieszacze, zawory, grzejniki, odbiorniki o narzuconym oporze, dylatacje i inne,
- dane elementów konwertowane na dane elementów odpowiadających w InstalSystem 5,
- dane elementów wymagane dla obliczeń cieplnych budynku, w tym:
- normy i opcje obliczeń,
- definicje przegród cieplnych (konstrukcje przegród),
- ogólne dane budynku i jednostek budynku,
- dane pomieszczeń (parametry wentylacji, ogrzewane/nieogrzewane, temperatura projektowa),
- elementy opisowe i elementy wydruku: etykiety, tabele i inne,
- Zakres nieimportowanych danych i elementów do InstalSystem 5.
- arkusze robocze typu Rozwinięcie,
- pola danych elementów niewystępujących w InstalSystem 5,
- podkłady wygenerowane poprzez program Sklejacz skanów,
- elementy: zawór 3-drogowy; zawór 4-drogowy; mieszacz typu 2 zawory, pompa na mieszaniu,
- przegrody logiczne (tabelaryczne i graficzne),
- elementy instalacji z nieobsługiwanych zakresów obliczeń i zastosowań,
- elementy utworzone na arkuszu roboczym typu Rozwinięcie.
Weryfikacja komunikatów diagnostyki po otwarciu pliku

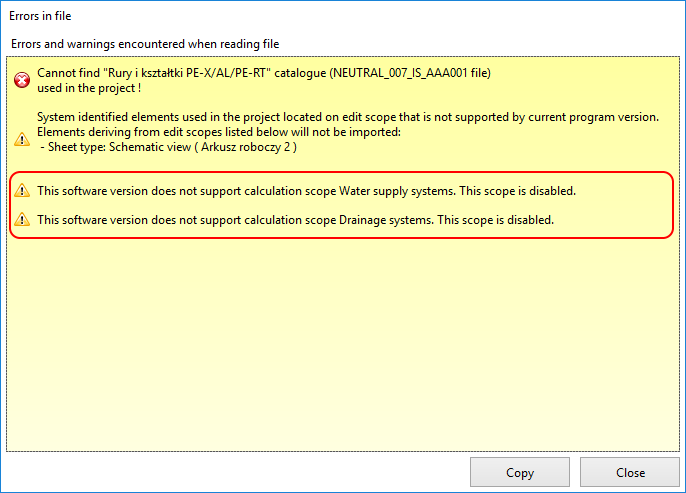

- Weryfikacja diagnostyki o wyłączeniu nieobsługiwanych zakresów obliczeń.

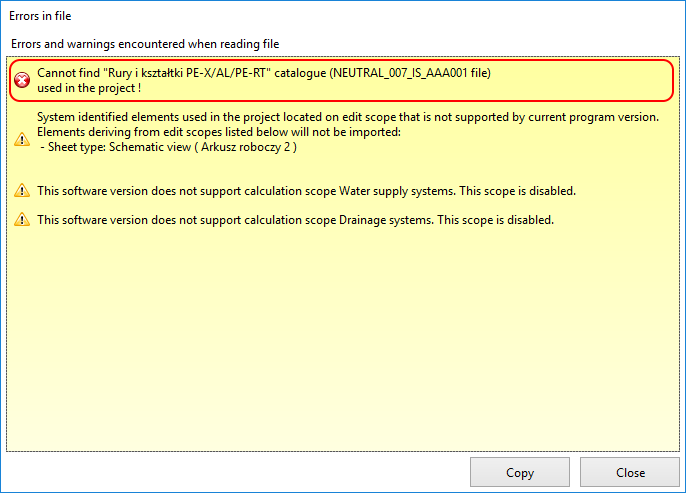

- Weryfikacja diagnostyki brakujących katalogów.

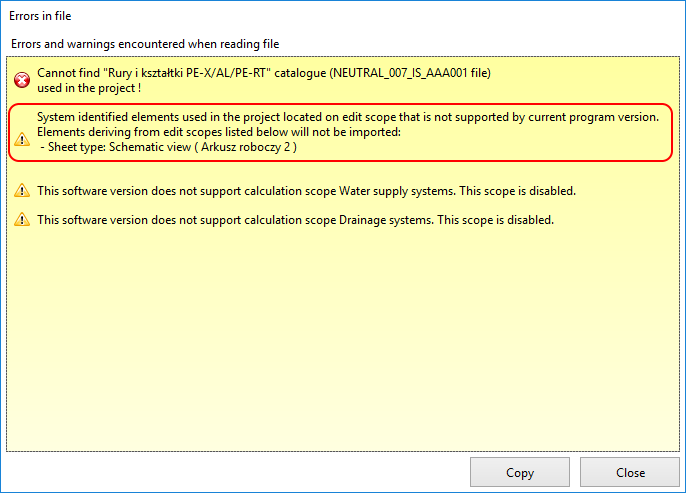

- Weryfikacja diagnostyki nieimportowanych danych i elementów.
- Weryfikacja diagnostyki importowanych, a nieobsługiwanych danych i elementów.
Weryfikacja danych i elementów po otwarciu pliku
Część danych ma status informujący, że wartość pola jest narzucona.
- Weryfikacja w oknie Dane ogólne, w szczególności:
- Informacje o projekcie,
- włączony oczekiwany Zakres obliczeń,
- Katalogi użyte w projekcie,
- Wybrane elementy z sekcji Instalacja rozprowadzająca:
- Typy i dane domyślne,
- Opcje doboru rur i izolacji.
- Systemy płaszczyznowe:
- Systemy podłogowe.
- Weryfikacja struktury budynku.
- istnienia elementów konstrukcji budynku: kondygnacje, pomieszczenia, ściany, przegrody poziome, okna, drzwi,
- parametrów ścian (grubości) i okien/drzwi (wymiary) względem pliku źródłowego,
- weryfikacja przy użyciu Widok 3D i w Dane ogólne / Zarządzanie kondygnacjami:
- prawidłowej orientacji kondygnacji względem siebie,
- poprawnie wyświetlanych elementów zależnych (okna, drzwi) i ich lokalizacja jak w pliku źródłowym,
- obszary zajmowane przez pomieszczenia są identyczne jak w pliku źródłowym,
- pomieszczenia się nie pokrywają,
- pomieszczenia wielokondygnacyjne są zgodne ze stanem oczekiwanym.
- Weryfikacja instalacji.
- powierzchnie grzewcze - są automatycznie konwertowane na elementy Strefa powierzchni grzewczych/chłodzących,
- rozdzielacze - Zestaw rozdzielaczowy jest ustawiany na Inny,
- działki i przyłącza,
- mieszacze - wycofanie mieszacza typu 2 zawory, pompa na mieszaniu spowoduje nieciągłość w instalacji,
- odbiorniki o narzuconym oporze,
- Zdalne połączenie - brak obsługi arkuszy roboczych typu Rozwinięcie spowoduje nieciągłość instalacji ,
- piony,
- źródła.
- Weryfikacja wyglądu elementów.
- styl graficzny,
- wygląd i zawartość etykiet.
Weryfikacja danych po otwarciu pliku z danymi do obliczeń obciążenia cieplnego budynku
- Weryfikacja struktury budynku.
- Weryfikacja danych pomieszczeń.
- sprawdzić w oknie OZC zgodność danych pomieszczeń z plikiem źródłowym:
- Typ,
- Symbol,
- Sposób obliczania Phi,
- Theta_i,H,
- Status: ogrzewane/nieogrzewane,
- przynależność do Jednostka budynku,
- dane w ramce Wentylacja dla strat ciepła
- sprawdzić w oknie OZC zgodność danych pomieszczeń z plikiem źródłowym:
- Weryfikacja przegród logicznych.
- pomieszczenia mają przegrody logiczne - sprawdzić w oknie OZC oraz w Przeglądarka projektu na zakresie OZC.
- Weryfikacja definicji przegród.
- sprawdzić w oknie Przeglądarka projektu na zakresie OZC obecność definicji przegród - przegrody chłodzące z InstalSystem 4 o właściwościach wpisanych wprost do tabeli pomieszczenia (bez pośrednictwa definicji) generują w InstalSystem 5 automatycznie własne definicje.
Uzupełnienie danych i elementów po otwarciu pliku
Po weryfikacji komunikatów diagnostyki oraz danych i elementów kontynuacja pracy w wersji InstalSystem 5 może wymagać:
- uzupełnienia zdalnych połączeń i ich skorygowanie z uwagi na brak importu arkuszy roboczych typu Rozwinięcie,
- uzupełnienia instalacji o elementy nieimportowane, a niezbędne z punktu widzenia dalszej pracy z projektem,
- zastąpienia elementów nieimportowanych poprzez zastosowanie ekwiwalentów tych elementów w InstalSystem 5,
- uzupełnienia struktury budynku o brakujące elementy,
- wywołania Obliczenia struktury budynku w celu wygenerowania przegród logicznych niezbędnych dla zakresu Obliczenia cieplne budynku,
- odnowienie utraconych przypisań definicji przegród do przegród logicznych.
