Jak wyeliminować: "Nie można ustalić Dpmin na zaworze"

Produkt	InstalSystem 5
Typ artykułu	PORADA I WSKAZÓWKA
Ostatnia aktualizacja	2022-03-15

Opis problemu

Minimalny spadek ciśnienia na elemencie Zawór pomocny jest - w przypadku zaworów przy lub na odbiornikach - w uzyskaniu wymaganego autorytetu, ponadto dla niektórych typów zaworów (np. Regulator Δp) producenci zalecają określoną wartość Δp_min. Do obliczeń pobierana jest wartość z tabeli danych zaworu i tam można ją indywidualnie zmieniać.

Problemy związane z brakiem możliwości uzyskania przez program zadanego Δp_min diagnozowane są za pośrednictwem komunikatu:

nie można ustalić Dpmin na zaworze

Powyższy komunikat pojawia się w przypadkach:

• gdy Zawór jest bez nastaw (ma niezmienną wartość kv) i nie ma głowicy termostatycznej,
• gdy dla najmniejszej nastawy przepływ przez Zawór nie daje wymaganego spadku ciśnienia.

Sposób rozwiązania

W większości przypadków komunikat diagnostyki nie można ustalić Dpmin na zaworze można pozostawić bez "naprawy". W przypadku masowego występowania komunikatu dla elementu Zawór na/przy odbiornikach, a więc gdy zachodzi obawa uzyskania zbyt niskich autorytetów, można:

• użyć, o ile są dostępne, zaworów lub wkładek o mniejszym zakresie kv,

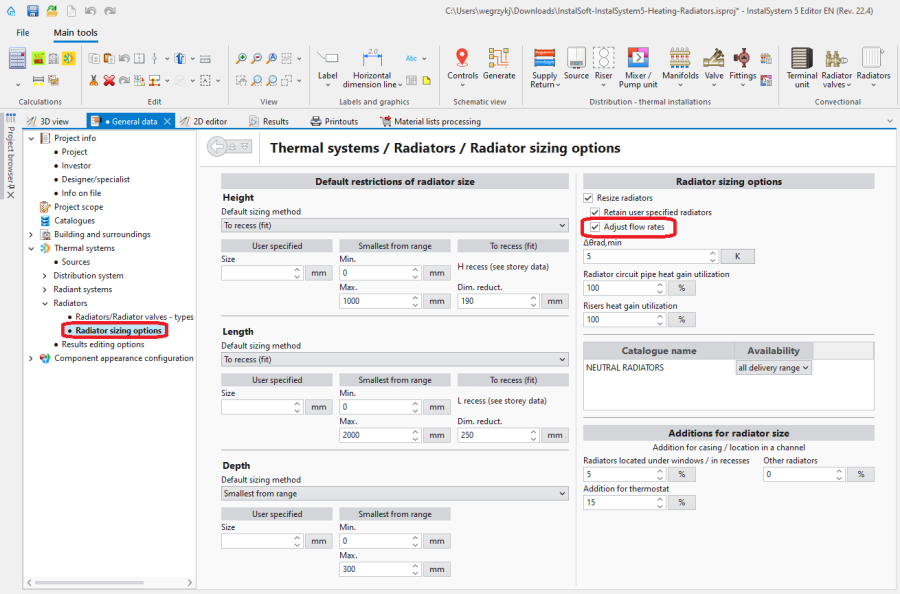

• zwiększyć natężenie przepływu przez zakwestionowane odbiorniki, zmniejszając im obliczeniowy spadek temperatury. Jednak o ostatecznej wartości schłodzenia w odbiorniku decyduje opcja Koryguj przepływy, która domyślnie jest włączona w oknie Dane ogólne, Opcje doboru grzejników.



  1. Koryguj przepływy
