Interaktywne obliczenia systemów płaszczyznowych

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	2022-08-25

Opis

Interaktywne obliczenia systemów płaszczyznowych umożliwiają ręczną, szybką korektę wybranych parametrów instalacji w systemie płaszczyznowym o danym zastosowaniu (Ogrzewanie/Chłodzenie). W oknie Interaktywne obliczenia systemów płaszczyznowych istnieje możliwość korekty:

wartości Odstęp układania
wartości Różnica temp. pomiędzy zas. a pow.
wartości Liczba PG/Ch
wartości θ_{z,H pł.} dla wybranych obwodów regulacji dla instalacji ogrzewania
wartości θ_z,C_pł. dla wybranych obwodów regulacji dla instalacji chłodzenia.

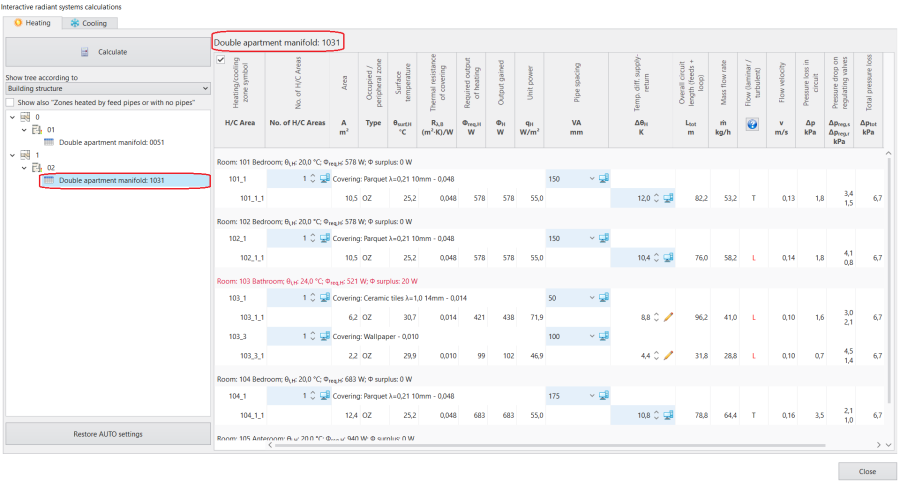

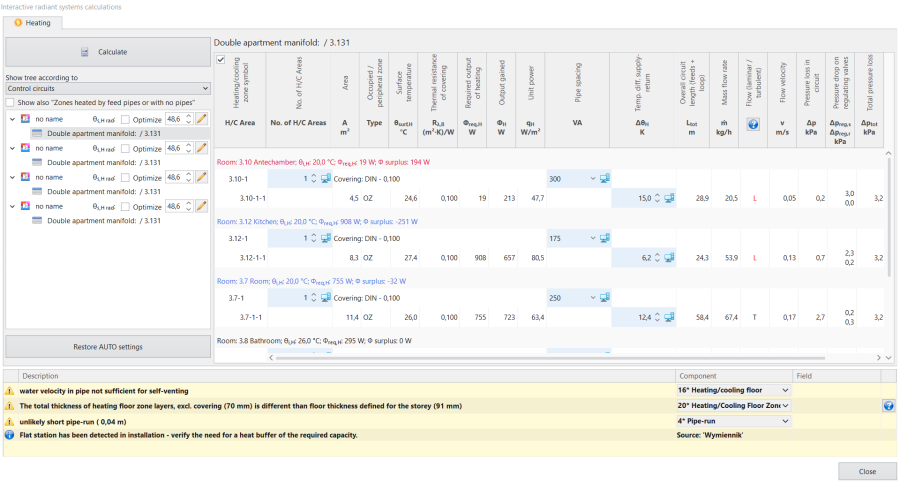

1. Interaktywne obliczenia systemów płaszczyznowych - zakładka Ogrzewanie.

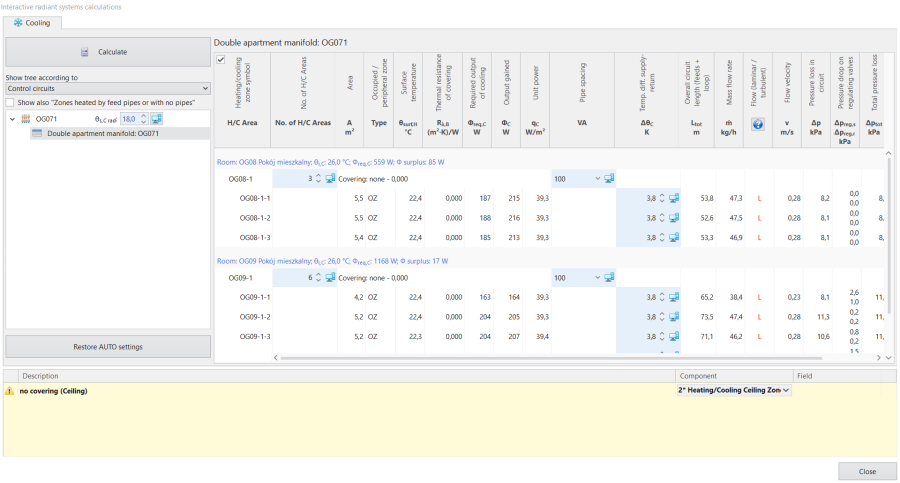

2. Interaktywne obliczenia systemów płaszczyznowych - zakładka Chłodzenie.

Po zmianie wartości:

Odstęp układania
Liczba PG/Ch
θ_{z,H pł.} / θ_z,C_pł.

konieczne jest wciśnięcie przycisku Przelicz dla weryfikacji wpływu wprowadzonych zmian na wyniki obliczeń. Obliczenia wówczas wykonywane są częściowo w zakresie obejmującym wyłącznie systemy płaszczyznowe. W fazie obliczeń interaktywnych spadki ciśnienia i nastawy na zaworach regulacyjnych/rotametrach na rozdzielaczu są wyznaczane przy założeniu, że ciśnienie przed rozdzielaczem ma wartość wymaganego minimalnego ciśnienia dyspozycyjnego dla tego rozdzielacza. Po zamknięciu okna i wykonaniu pełnych obliczeń instalacji cieplnych, spadki ciśnienia i nastawy są wyznaczane ponownie ponieważ wykonywane są obliczenia hydrauliczne całej instalacji, wskutek czego ciśnienie przed danym rozdzielaczem może być wyższe od wymaganego minimalnego.

W przypadku zmian wartości Różnica temp. pomiędzy zas. a pow. nie jest wymagane wciśnięcie przycisku Przelicz, parametry aktualizowane są na bieżąco.

Po zamknięciu okna Interaktywne obliczenia systemów płaszczyznowych należy wykonać pełne obliczenia instalacji cieplnych ponieważ projekt ma status nieobliczonego, o czym m.in. informuje komunikat na pasku stanu:
Uwaga! Projekt nie został obliczony albo od ostatnich obliczeń dane zostały zmodyfikowane. Prezentowane wyniki mogą być nieaktualne.

Lokalizacja w programie

Ikona Interaktywne obliczenia systemów płaszczyznowych dostępna jest na pasku Narzędzia główne w sekcji Obliczenia.

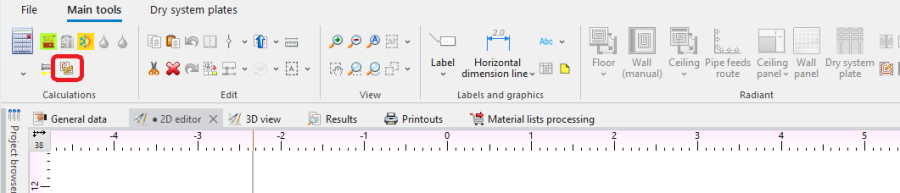

3. Interaktywne obliczenia systemów płaszczyznowych.
Skrót klawiszowy: Ctrl + Shift + F10.

Przykłady użycia

Dostępne zakresy dla opcji Interaktywne obliczenia systemów płaszczyznowych i możliwość edycji okien na poszczególnych zakresach edycji są uzależnione od wybranego zastosowania w źródle.

Zastosowanie Ogrzewanie - w oknie Interaktywne obliczenia systemów płaszczyznowych jest możliwość zmiany parametrów na zakładce Ogrzewanie, zakładka Chłodzenie jest pusta.
Zastosowanie Ogrzewanie i wydajność chłodnicza - w oknie Interaktywne obliczenia systemów płaszczyznowych jest możliwość zmiany parametrów na zakładce Ogrzewanie, na zakładce Chłodzenie są widoczne wszystkie wartości, ale nie ma możliwości ich edycji.
Zastosowanie Chłodzenie - w oknie Interaktywne obliczenia systemów płaszczyznowych jest możliwość zmiany parametrów na zakładce Chłodzenie, zakładka Ogrzewanie jest pusta.

Inne możliwości dostępne w oknie Interaktywne obliczenia systemów płaszczyznowych

Filtrowanie elementów Strefa pow. grzewczych/chłodzących podpiętych do danego rozdzielacza.

4. Filtrowanie Strefa pow. grzewczych/chłodzących podpiętych do danego rozdzielacza.
Możliwość sterowania widocznością elementów Podłoga grzewczo-chłodząca typu Ogrzewana / chłodzona przyłączami i Bez rur przy pomocy checkboxa Pokazuj także "Powierzchnie ogrzewane przyłączami lub bez rur".

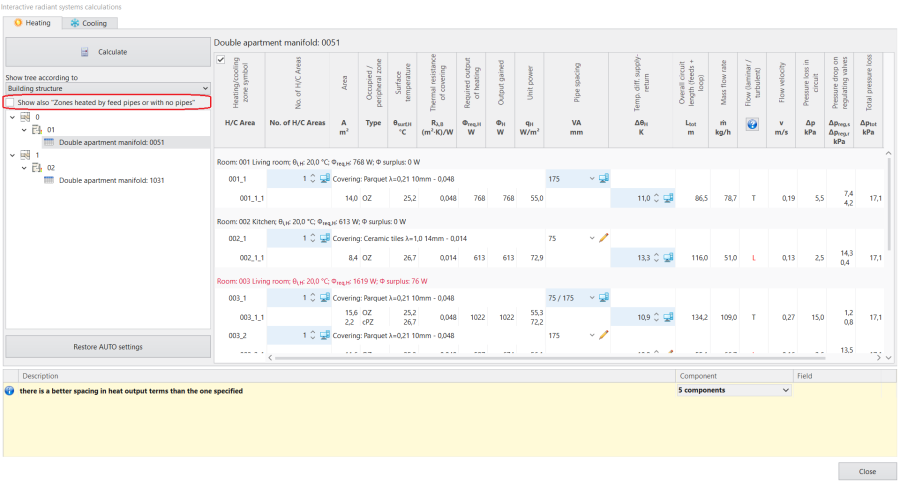

5. Pokazuj także "Powierzchnie ogrzewane przyłączami lub bez rur".
Powrót do ustawień automatycznych obliczeń - Przywróć ustawienia AUTO.

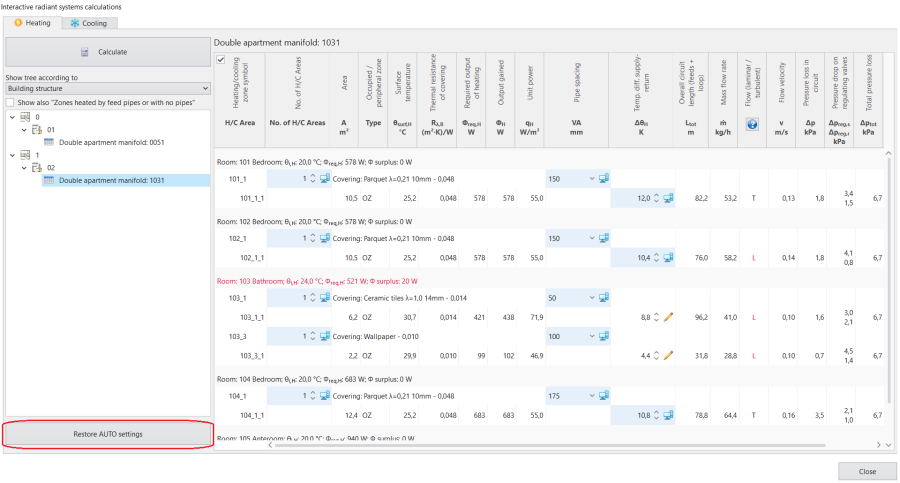

6. Przywróć ustawienia AUTO.

Wybór sposobu prezentacji rozdzielaczy

Pole Pokaż drzewo wg pozwala na zarządzanie sposobami prezentacji rozdzielaczy z dostępnymi opcjami:

Konstrukcja budynku - elementy Podwójny rozdzielacz mieszkaniowy są prezentowane w drzewie według ich występowania na kolejnych kondygnacjach i w ramach jednostek budynku, do których przynależą.
Obwody regulacji - elementy Podwójny rozdzielacz mieszkaniowy są pogrupowane według obwodów regulacji o tej samej temperaturze zasilania.

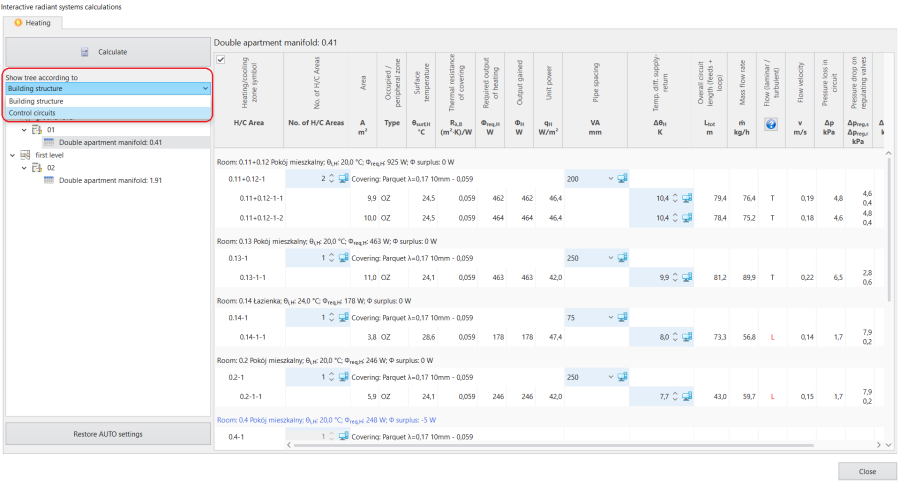

7. Wybór sposobu prezentacji rozdzielaczy w polu: Pokaż drzewo wg.

Korekta temperatury zasilania dla obwodu regulacji

Aby zmienić temperaturę zasilania dla wybranego obwodu regulacji należy (alternatywnie):

Narzucić wartość w polu θ_{z,H pł.} dla analizowanego obwodu.

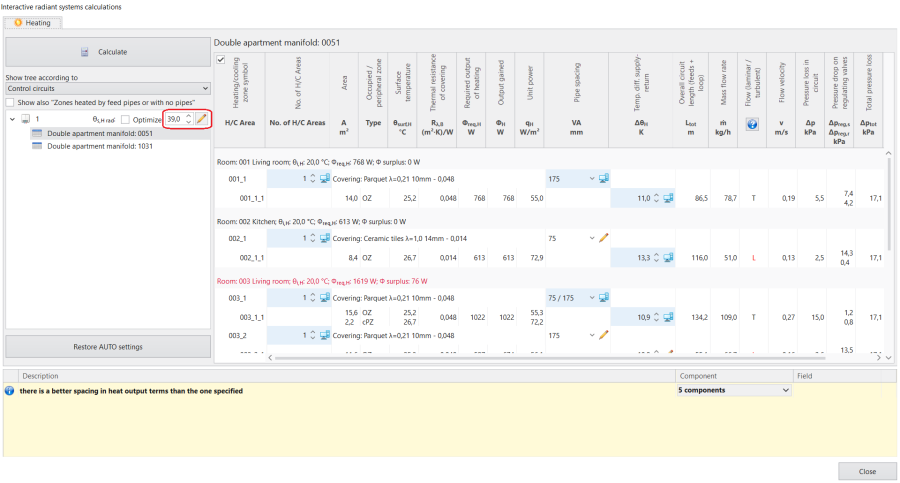

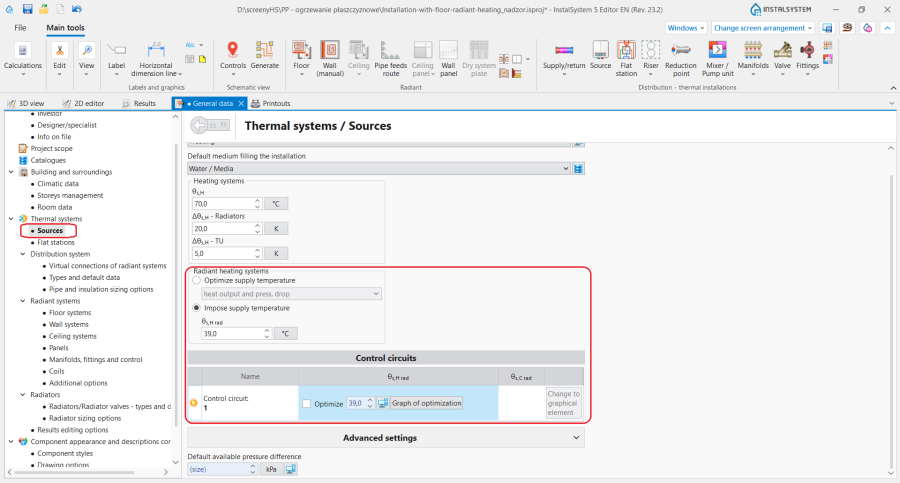

8. Ustawienie temperatury zasilania dla obwodów regulacji w oknie Interaktywne obliczenia systemów płaszczyznowych.
Zaznaczyć checkbox Zoptymalizuj.
Przełączyć stan pola w tryb AUTO (ikonka kalkulatora), aby sposób ustalania wartości dla θ_{z,H pł.} był zgodny z ustawieniami z okna Dane ogólne z sekcji Instalacje cieplne/ Źródła a następnie wcisnąć przycisk Przelicz.

9. Ustawienie temperatury zasilania dla obwodów regulacji w oknie Dane ogólne.

Korekta liczby Powierzchni Grzewczo-Chłodzących

W przypadku ręcznej zmiany liczby PGCh, przywracane są ustawienia domyślne wartości Różnica temp. pomiędzy zas. a pow. (status komputer) dla wszystkich PGCh należącej do danej SPGCh.

Korekta wartości Odstęp układania

W wyniku ręcznej korekty parametru Odstęp układania program może zmienić wartość dla parametru Powierzchnia grzewczo - chłodząca, ale nie wyłącza trybu podziału automatycznego elementu Strefa powierzchni grzewczych/chłodzących.
Zmiana wartości Odstęp układania w ramach pojedynczego elementu Powierzchnia grzewczo - chłodząca zmienia ten parametr we wszystkich występujących PG/Ch w ramach wspólnego elementu Strefa powierzchni grzewczych/chłodzących..

Prezentacja nastawy zaworu równoważącego i okładziny

Program prezentuje wybraną opcję okładziny w oknie Interaktywne obliczenia systemów płaszczyznowych.
Prezentacja pola Nastawa zaworu z wartością w oknie Interaktywne obliczenia systemów płaszczyznowych.

Korekta wartości Różnica temp. pomiędzy zas. a pow.

Zmiana tej wartości może między innymi wpłynąć na eliminację komunikatu diagnostyki:
- prędkość wody w rurze nie zapewnia samoodpowietrzania

W przypadku zmiany wartości Różnica temp. pomiędzy zas. a pow. nie jest wymagane wybranie przycisku Przelicz.

Uwzględnij vmin

Program może uwzględnić w obliczeniach cieplnych wymaganą minimalną prędkość przepływu w rurze (v_min) po zaznaczeniu checkboxa Prędkość minimalna na odpowiedniej zakładce w oknie Dane ogólne (Systemy podłogowe / Systemy ścienne / Systemy sufitowe). W trybie AUTO wartość inicjacyjna dla wybranego typu rury pochodzi z katalogu wybranego systemu.

Dodatkowe informacje

Konsekwencją korekty parametrów w Interaktywne obliczenia systemów płaszczyznowych jest rezygnacja z optymalnego wariantu wyznaczania temperatury zasilania dla instalacji płaszczyznowej wg wybranego kryterium w Dane ogólne:

Cieplnie i hydraulicznie,
Min. kosztów inwestycji.

Ta rezygnacja z optymalnego wariantu jest diagnozowana przez program komunikatami diagnostyki o randze podpowiedzi:

istnieje odstęp korzystniejszy pod względem cieplnym niż ostatnio wybrany ręcznie,
istnieje odstęp korzystniejszy pod względem kosztów niż ostatnio wybrany ręcznie,
istnieje odstęp korzystniejszy pod względem cieplnym i hydraulicznym niż ostatnio wybrany ręcznie.

Zawartość listy komunikatów diagnostyki w oknie Interaktywne obliczenia systemów płaszczyznowych oraz w oknie Diagnostyka programu może się różnić. Ewentualne korekty w projekcie powinny opierać się o listę komunikatów po wykonaniu obliczeń dla odpowiedniego zakresu projektu np. Instalacje grzewcze i chłodnicze, czyli w oknie Diagnostyka.

Zasady wyróżnienia pól, które można edytować w oknie obliczeń:

Zmiana wartości w polu powoduje podświetlenie komórki na inny kolor i prezentacje tej wartości.

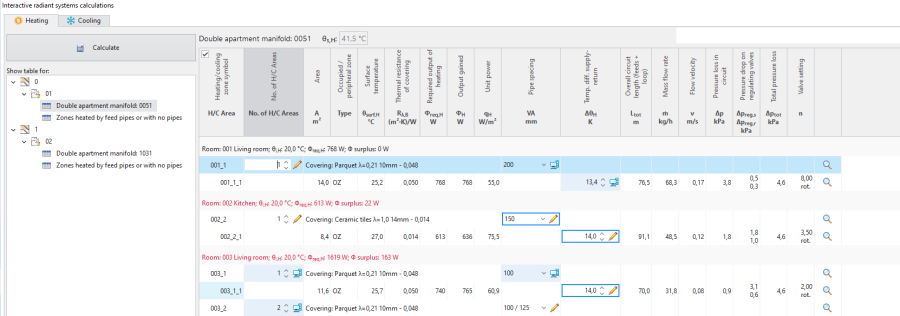

10. Prezentacja pola z wartością wprowadzoną ręcznie tuż po edycji.
Po przeliczeniu wartości bez wyróżnienia kolorystycznego.

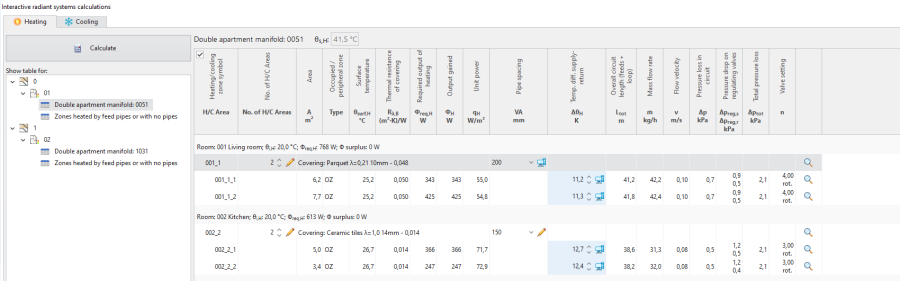

11. Prezentacja pola z wartością wprowadzoną ręcznie po obliczeniach.
