Ciepła i zimna woda i ogrzewanie płaszczyznowe z zastosowaniem stacji mieszkaniowych w budynku mieszkalnym (przykład do lekcji) - projekt wielobranżowy

Produkt	InstalSystem 5
Typ artykułu	PRZYKŁADOWY PROJEKT
Ostatnia aktualizacja	2020-02-23

Opis projektu

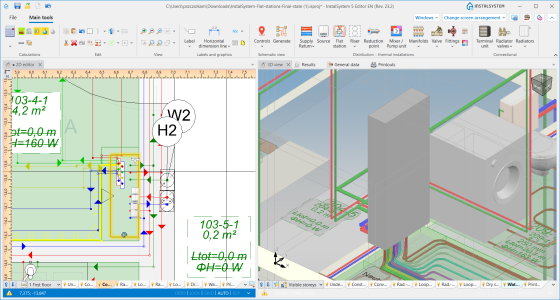

Plik prezentuje projekt instalacji w budynku mieszkalnym, w której wykorzystano stacje mieszkaniowe jako punkt podłączenia dla mieszkaniowej instalacji grzewczej oraz wodociągowej.
Ten projekt stanowi przykład do lekcji: Projektowanie instalacji z zastosowaniem stacji mieszkaniowych. Lekcja opisuje krok po kroku jak opracować taki projekt.

•
•

Pliki do pobrania i informacje o projekcie

Pliki projektu Jak przeliczyć pobrany plik?	Stan początkowy, isproj Instalacja z zastosowaniem stacji mieszkaniowych w budynku wielorodzinnym, isproj
Opracowano na	InstalSystem 5 Rev. 26.0
Niezbędne moduły	Stacje mieszkaniowe Systemy grzewcze Systemy płaszczyznowe Dobór grzejników Instalacje wodociągowe
Zakres projektu	Instalacje grzewcze, instalacje wodociągowe
Użyte katalogi	Podstawowe systemy płaszczyznowe Grzejniki neutralne Złączki i kształtki mosiężne, żeliwne i stalowe Rury i złączki miedziane wg EN 1057 Rury i kształtki PE-X/AL/PE-RT Katalog izolacji standardowych Katalog neutralny zaworów - konstrukcje typowe Media Normowe punkty czerpalne i przybory Stacje mieszkaniowe - przykładowe rozwiązania
Rodzaj budynku	budynek mieszkalny podpiwniczony 4-kondygnacyjny
Konstrukcja budynku	Podkład piwnica, dwg Podkład parter, dwg Podkład piętro, dwg Podkład poddasze, dwg

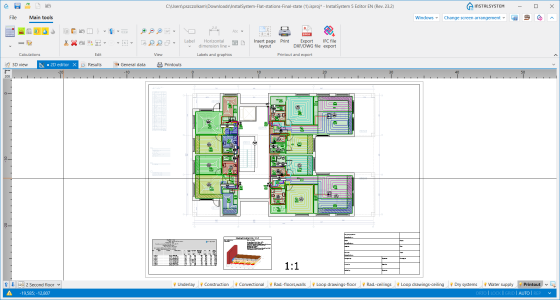

Zakres rysunków	Rzuty
Opracowany przez	www.instalsoft.com
Zastrzeżenia prawne	Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń	Kompletne wyniki obliczeń, xls Kompletne wydruki, pdf Wyniki obliczeń instalacji ogrzewania, pdf Wyniki obliczeń instalacji wodociągowej, pdf Zestawienie materiałów, pdf
Rysunki wynikowe	Piwnica, dwg Parter, dwg Piętro, dwg Piwnica, pdf Parter, pdf Piętro, pdf
