Automatyczne podłączanie odbiorników

Z HelpSystem
Skocz do: nawigacja, szukaj
Produkt InstalSystem 5
Typ artykułu FUNKCJA I NARZĘDZIE
Treść aktualna dla wersji BETA Rev. 2.0.B6


Opis

Automatycznie podłącz odbiorniki to operacja, która umożliwia automatyczne podłączenie odbiorników o określonych punktach podłączenia do elementu Działka/Przyłącze. Po zaznaczeniu wszystkich łączonych elementów i skorzystaniu z operacji, tworzą się dodatkowe fragmenty instalacji (Działki). Operacji podlegają elementy:

  • Działka/Przyłącze
  • Odbiorniki
    -Pow. grzewczo-chłodząca
    -Panel sufitowy/Panel ścienny
    -Grzejnik
    -Odbiornik
    -Źródło
    -Rozdzielacz
    -Zdalne połączenie

Lokalizacja w programie

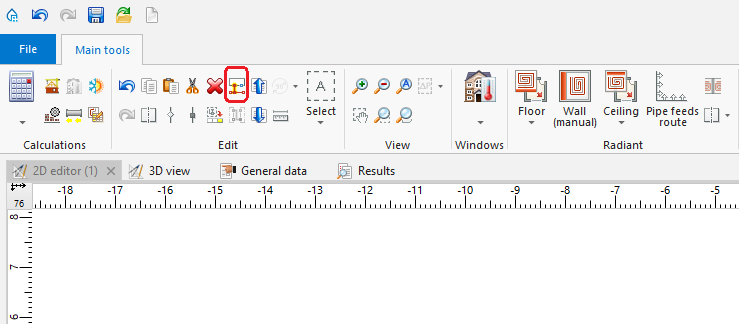

Operacja Automatycznie podłącz odbiorniki dostępna jest w programie w oknie Edytor 2D na pasku Narzędzia główne w sekcji Edycja, dla aktywnych zakresów edycji Podł./Ścienne, Sufitowe lub Konwekcyjne
1. Automatycznie podłącz odbiorniki

Przykład użycia

Użycie na przykładzie łączenia elementów Grzejnik z instalacją

Użycie na przykładzie łączenia elementów Pow. grzewczo-chłodząca w układzie Tichelmanna

Dodatkowe informacje

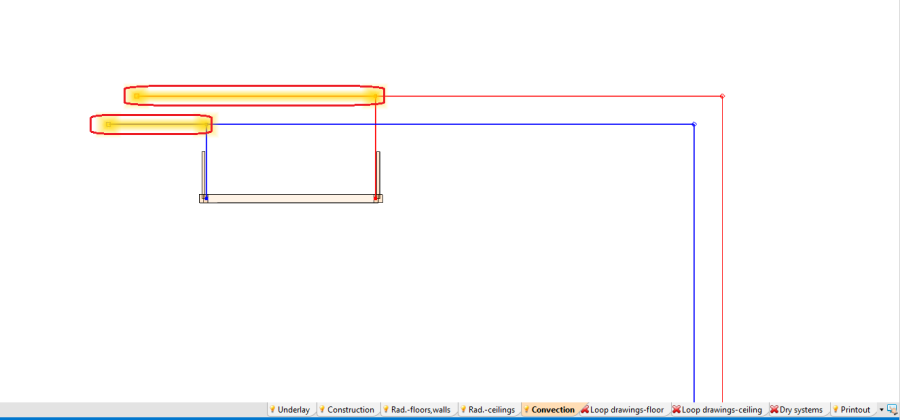

  • Po zakończeniu operacji tworzenia dodatkowych działek i podłączania odbiorników, zaznaczeniu ulegają wszystkie "ślepe" odcinki należące do fragmentu instalacji biorącej udział w operacji. "Ślepe" odcinki to te które są jednostronnie niepodłączone do innego odcinka lub odbiornika. Umożliwia to łatwe usunięcie zbędnych elementów instalacji.
    2. Zaznaczone odcinki po wykonaniu operacji

  • W trakcie podłączania elementu Pow. grzewczo-chłodząca konieczne jest, aby Działka/Przyłącze połączone były z elementem Źródło lub Pion.
